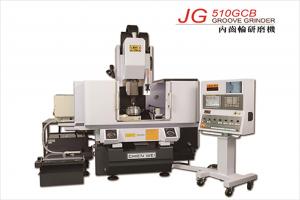

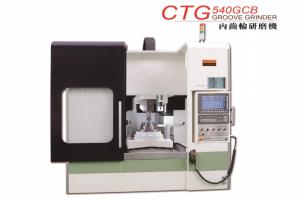

齒輪研磨機

真空出料齒輪泵零部件的修.復方法：

1、真空出料齒輪泵齒形修理：用細砂布或油石除去拉傷或已磨成多棱形的部位，再將齒輪嚙合面調換方位并適當?shù)剡M(jìn)行對研，zui后清洗干凈；對用肉眼能觀察到的嚴重磨損件應予以更換。

2、端面修理：高真空出料泵齒輪端面與軸承座或前后蓋相對轉動而磨損，當起線時，可用研磨方法將起線毛刺痕跡研去并拋光；磨損嚴重時，可以將齒輪放在平面磨床上進行修磨。此時需要引起重視的是，兩個齒輪必須同時放在平面磨床上進行修磨；而且同時必須保證端面與孔的垂直度及兩端面的平行度均在5μm范圍內，并用油石將銳邊倒鈍。

齒輪研磨機

3、當真空出料泵齒輪嚙合表面磨損時，應將磨損所產生的毛刺去掉；同時，調換齒輪的嚙合方位，用原來不嚙合工作的齒形表面進行嚙合工作，這樣可以保證其原有的工作性能。

4、主被軸失效，主要是在與滾針軸承相接觸處出現磨損。如果磨損輕微，可采用拋光修.復(并更換.新的滾針軸承)；如果磨損嚴重或折斷，則需用鍍鉻工藝修.復，或重新加工。

5、泵體磨損，主要是在內腔與齒輪項圓相接觸的那一面，且多發生在吸油側。如果泵體屬于對稱型，將泵體翻轉180度后再用；如果泵體屬于非對稱型，需要采用電鍍青銅合金工藝或電刷鍍的方法修.復泵體內腔孔的磨損部位。

6、軸承座圈軸承座圈的磨損一般在與齒輪接觸的那一端面和與滾針接觸的內孔上。端面磨損或拉毛起線時，可將4個軸承座圈放在平面磨床上，以不與齒輪接觸的那一面為基準將拉毛端面磨平，其精度應保證在10μm范圍內。軸承座圈一般磨損較小，若磨損嚴重，可研磨；或適當?shù)丶?大孔徑并重新選配滾針；或更換軸承座圈。
