PJG-450

產品介紹

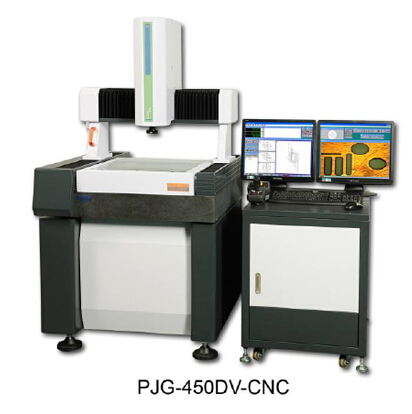

PJG-450DV-PC	PJG-450DV-CNC
量測範圍	430x420x100 mm ( X,Y,Z)	430x420x100 mm ( X,Y,Z)
解析讀數	0.001 mm in 2 Axes (二軸)	0.001 mm in 3 Axes (三軸)
量測軟體	MSU25D	IK5000-VED-CNC-Auto Focus
影像系統	1/3" Color CCD+Zoom	1/3" Color CCD+Zoom
放大倍率	10x...100x (Option 20x~200x)	10x...100x (Option 20x~200x)
表面燈源	白色 LED (Option of Coaxial LED)	白色 LED (Option of Coaxial Light)
輪廓底光	綠色 LED	綠色 LED
量測精度	U1=4+L/200 um ; U2=6+L/150 um	U1=4+L/200 um ; U2=6+L/150 um
重複精度	0.003 um	0.003 um
傳動方式	無牙螺桿+線性滑軌	無牙螺桿+線性滑軌
操作方式	手動 /Bridge Type	CNC 程式控制
驅動方式		Servo Motors+Joystick
花崗巖平臺	DIN. 876, 0 GRADE (Glass 485x485 mm 放置面積)	DIN. 876, 0 GRADE (Glass 485x485 mm 放置面積)
工件限高	100 mm	100 mm
工作限重	20 kgs	20 kgs
外型尺寸	110x100x195cm (Including Base Stand)	110x100x195cm (Including Base Stand)
外型尺寸-包括週邊	190x100x195 cm (Including Deluxe Table)	190x100x195 cm (Including Deluxe Table)
機器重量	550 kgs	580 kgs
電腦硬體	PC+19" Monitor+WIN-PRO	PC+19" Monitor x 2 + WIN-PRO
選購配備	ND 1200 DRO+19" Monitor+Cross-Hair	程式控制調光或倍率調整
選購配備	M3 量測軟體	簡易式測頭
選購配備	DMP3000 量測軟體
