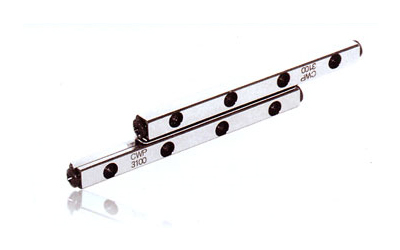

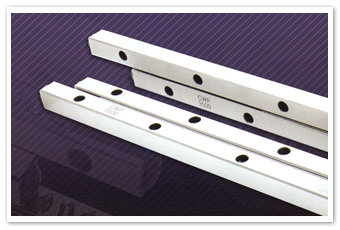

線軌系列 交叉滾子導軌

 交叉滾子導軌VR型，是利用獨特的滾子保持方法增加了滾子的有效接觸長度，使?jié)L子節距間隔變短的滾子保持架R型， 與特殊熱處理後精密研磨加工的專用軌道V型組合起來的，是具高剛性、高精度、小型的有限型式的直線運動系統。

它被廣泛使用在OA機器及其周邊機器、種種測定器、印刷機板開孔機等精密機、或光學測試儀、光學工作臺、操作機構、X射線裝置等的滑座部份。交叉滾子導軌VR型採用高碳高鉻軸用鋼鋼材，硬度約HRC60度。

平滑的運動

 交叉滾子導軌VR型，各滾子被保持架分開，由於保持架中滾子袋與滾子是面接，有良好的潤滑油保持，所以無磨損，磨擦小，因此能獲得平滑的特性。

構造與特長

 交叉滾子導軌VR型，是使精密滾子互相直交地組合在一起的滾子保持架與設置專用軌道上的90度V溝漕滾動面組合起來使用， 通過將2列平行的滾子導軌裝置，使之能承受與軸向垂直的所有方向的負荷，而且因能簡單的施加預壓，從而能獲得無間隙且高剛性，動作輕快的滑座機構。

標準安裝程序

1.用安裝螺栓將滑軌1和2緊緊地固定在底座上。並用安裝螺栓將滑軌3緊緊地固定在工作臺上。只用滑軌4臨時固定一下。此時，將橫向旋轉之螺栓也轉鬆一些。

2.將底座和工作臺結合起來，並在滾柱之空間內插入滾子保持架。此時，用深度測試器從滑軌端到滾子保持架端之距離，來決定滾子保持架之位置。有時會因為滾柱空間太小，導致無法插入滾子保持架。此時，請將滑軌4移到橫向旋轉螺栓一邊，重新插入滾子保持架。

3.一面看著設置之千分計，一面將所有橫向旋轉螺栓同時旋轉至沒有晃動為止。然後，再將臨時固定之滑軌4用安裝螺絲栓緊。最後，在滑軌端安裝制動器。

公稱型號	最大行程	主要尺寸																	容許預壓量	基本額定負荷 (每1個滾子)		質量(軌道)
		組合尺寸			安裝尺寸													滾子數		Cz	Coz	kg/m
		M	A	Lo	Nxf	G	B	C	S	d	D	h	T	Da	R	g	P	Z	μm	kN	kN
VR3-50 x 7Z	28	18	8	50	1x25	12.5	8.3	3.5	M4x0.7	3.3	6	3.1	2.5	3	36	3	5	7	-4	0.363	0.275	0.45
VR3-75 x 10Z	48			75	2x25										51			10
VR3-100 x 14Z	58			100	3x50										71			14
VR3-125 x 17Z	78			125	4x25										86			17
VR3-150 x 21Z	88			150	5x25										106			21
VR3-175 x 24Z	108			175	6x25										121			24
VR3-200 x 28Z	118			200	7x25										141			28
VR3-225 x 31Z	138			225	8x25										156			31
VR3-250 x 35Z	148			250	9x25										176			35
VR3-275 x 38Z	168			275	10x25										191			38
VR3-300 x 42Z	178			300	11x25										211			42
