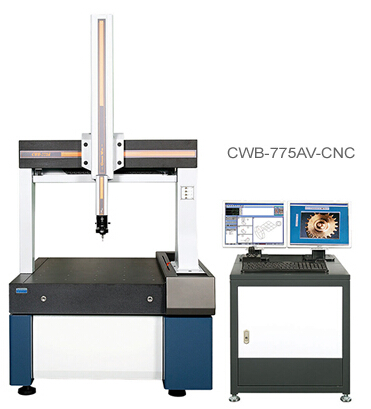

CWB-775AV-CNC

產品介紹

CWB-775A-CNC	CWB-775AV-CNC
量測行程	700x700x500 mm ( X,Y,Z )	700x700x500 mm ( X,Y,Z )
解析讀數	Renishaw Linear Scales 0.001 mm	Renishaw Linear Scales 0.001 mm
量測軟體	IK 5000 Quadra Chek+Win-XP	IK 5000 Quadra Chek+Win-XP
電腦硬體	PC+19" LCD Monitor	PC+19" LCD Color Monitor x2
影像系統		1/3" Color CCD+ZOOM
放大倍率		10x...100x (Option 20x~200x)
表面燈源		白色 LED
Z 軸自動對焦		Z Axis
接觸式測頭	Renishaw MH20i	Renishaw MH20i
Z 軸配重平衡	氣壓缸	氣壓缸
操作方式	CNC 程式控制	CNC 程式控制
驅動方式	伺服馬達+搖桿控制	伺服馬達+搖桿控制
傳動方式	Air Bearing in 3 Axes (85psi; 0.6Mpa more is requested)	Air Bearing in 3 Axes (85psi; 0.6Mpa more is requested)
精度	U1=1.5+L/200 um ; U3=3+L/200 um (溫度 20°c±1) 相對溼度: 55~65%	U1=1.5+L/200 um ; U3=3+L/200 um (溫度 20°c±1) 相對溼度: 55~65%
花崗巖平臺	DIN. 876, 0 GRADE (AREA 930x1400 mm 放置面積)	DIN. 876, 0 GRADE (AREA 930x1400 mm 放置面積)
工件限高	500 mm	500 mm
工作限重	200 kgs	200 kgs
機器尺寸	137x153x260 cm (Including Stand Frame)	137x153x260 cm (Including Stand Frame)
外觀尺寸	257x153x260 cm (Including Deluxe Table)	257x153x260 cm (Including Deluxe Table)
機器重量	1150 kgs	1170 kgs
選購配備 / 選購軟體	PH10T 測頭+TP20 / Programmable Probe AAT 軟體, PH20 五軸測頭	自動倍率 /自動調光
