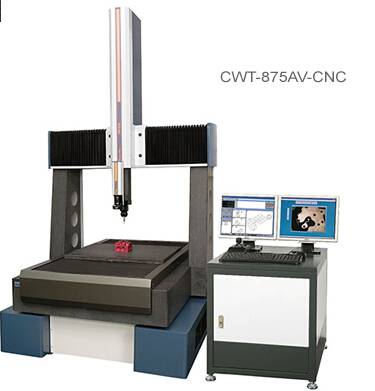

CWT-875AV -CNC

產品介紹

CWT-875A-CNC	CWT-875AV-CNC
量測行程	800x650x550 mm ( X,Y,Z )	Probe: 800x650x550 mm ( X,Y,Z ) Vision: 800x550x550 mm ( X,Y,Z )
解析讀數(shù)	Renishaw Linear Scales 0.0001 mm	Renishaw Linear Scales 0.0001 mm

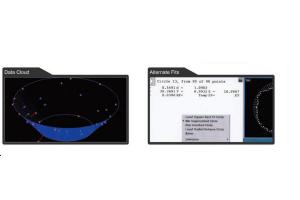

量測軟體	IK 5000 Quadra Chek+Win-XP	IK 5000 Quadra Chek+Win-XP
電腦硬體	PC+19" LCD Monitor	PC+19" LCD Color Monitor x2
影像系統(tǒng)		1/3" Color CCD+ZOOM
放大倍率		10x...100x (Option 20x~200x)
表面燈源		White LED
Z 軸自動對焦		Z Axis
接觸式測頭	Renishaw PH10T motorized probe	Renishaw PH10T motorized probe
Z 軸配重平衡	氣壓缸	氣壓缸
操作方式	CNC 程式控制	CNC 程式控制
驅動方式	伺服馬達+搖桿控制	伺服馬達+搖桿控制
傳動方式	Air Bearing in 3 Axes (85psi; 0.6Mpa more is requested)	Air Bearing in 3 Axes (85psi; 0.6Mpa more is requested)
精度	U1=0.5+L/400 um ; U3=1.9+L/200 um (溫度 20°c±1) 相對溼度: 55~65%	U1=0.5+L/400 um ; U3=1.9+L/200 um (溫度 20°c±1) 相對溼度: 55~65%
花崗巖平臺	DIN. 876, 0 GRADE (AREA 860x700 mm 放置面積)	DIN. 876, 0 GRADE (AREA 860x700 mm 放置面積)
工件限高	550 mm	550 mm
工作限重	160 kgs	160 kgs
機器尺寸	160x180x283 cm (Including Stand Frame)	160x180x283 cm (Including Stand Frame)
外觀尺寸 (WxDxH)	244x180x283 cm (Including Deluxe Table)	244x180x283 cm (Including Deluxe Table)
機器重量 (WxDxH)	1800 kgs	1820 kgs
選購配備 / 選購軟體	自動倍率 / 自動調光 AAT 軟體, PH20 五軸測頭	自動倍率 / 自動調光
