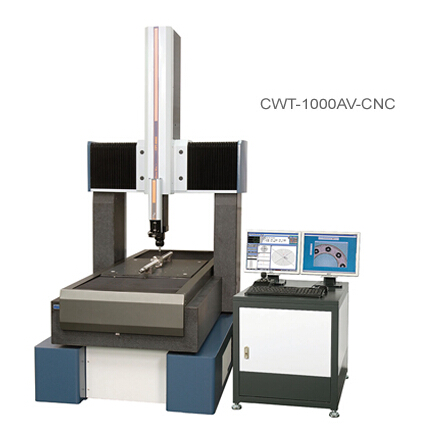

CWT-1000AV-CNC

所屬分類 :
更新時間 : 2016-01-12
產品編號: YX592102084
更多 0

產品介紹

CWT-1000A-CNC	CWT-1000AV-CNC
量測行程	400x1000x300 mm ( X,Y,Z )	Probe: 400x1000x300 mm ( X,Y,Z ) Vision: 400x900x300 mm ( X,Y,Z )
解析讀數	Renishaw Linear Scales 0.0001 mm	Renishaw Linear Scales 0.0001 mm
量測軟體	IK 5000 Quadra Chek+Win-XP	IK 5000 Quadra Chek
電腦硬體	PC+19" LCD Color Monitor	PC+19" LCD Color Monitor x2
影像系統		1/3" Color CCD+ZOOM
放大倍率		10x...100x (Option 20x~200x)
表面燈源		白色 LED
Z 軸自動對焦		Z Axis
接觸式測頭	Renishaw PH10T motorized probe	Renishaw PH10T motorized probe
Z 軸配重平衡	氣壓缸	氣壓缸
操作方式	CNC 程式控制	CNC 程式控制
驅動方式	伺服馬達+搖桿控制	伺服馬達+搖桿控制
傳動方式	Air Bearing in 3 Axes (85psi; 0.6Mpa more is requested)	Air Bearing in 3 Axes (85psi; 0.6Mpa more is requested)
精度	U1=0.5+L/400 um ; U3=1.9+L/200 um (溫度 20°c±1) 相對溼度: 55~65%	U1=0.5+L/400 um ; U3=1.9+L/200 um (溫度 20°c±1) 相對溼度: 55~65%
花崗巖平臺	DIN. 876, 0 GRADE (AREA 800x580 mm 放置面積)	DIN. 876, 0 GRADE (AREA 800x580 mm 放置面積)
工件限高	300 mm	300 mm
工作限重	100 kgs	100 kgs
機器尺寸	110x210x234 cm (Including Stand Frame)	110x210x234 cm (Including Stand Frame)
外觀尺寸 (WxDxH)	204x210x234 cm (Including Deluxe Table)	204x210x234 cm (Including Deluxe Table)
機器重量 (WxDxH)	1600 kgs	1620 kgs
選購配備 / 選購軟體	自動倍率 / 自動調光 AAT 軟體, PH20 五軸測頭	自動倍率 / 自動調光
